13.1. Übersicht

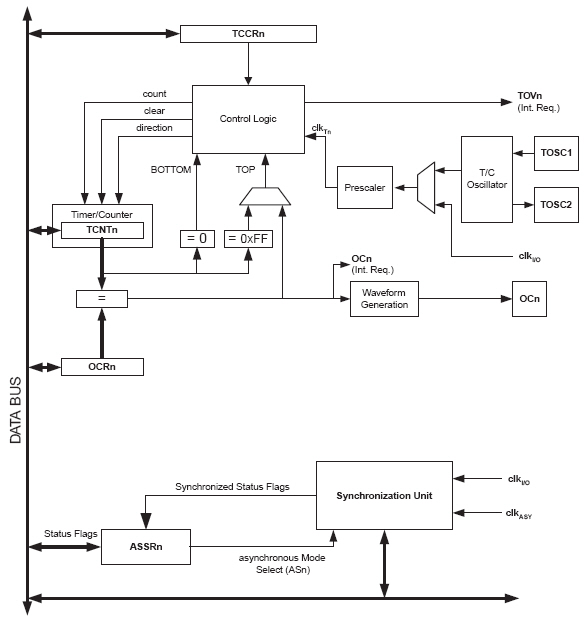

Ein einfaches Blockschaltbild des 8-bit Timer/Counter ist nachfolgend dargestellt. Die Nummern der Pins sind von der Gehäuseform des Bausteins abhängig (siehe Anschlussbelegung). Die I/O-Register, die dazugehörigen I/O-Bits und die I/O-Pins, auf die die CPU direkt zugreifen kann, sind fett dargestellt.

Blockschaltbild des Timer 2
